Een homokineet voor trillingsvrij vaarplezier

De combinatie van een stuwdruklager met contraflens en een homokinetische aandrijfas zorgt ervoor, dat de motor niet meer uitgelijnd hoeft te worden en de vrije krachten welke de motor/keerkoppeling aan de schroefas door zou kunnen geven, opgevangen worden. Tevens zorgt het in rubbers opgehangen stuwdruklager ervoor, dat trillingen en aandrijfreacties van de schroef en schroefas direct maar wel sterk gedempt aan de scheepsconstructie doorgegeven worden, zonder dat dit invloed heeft op de motor-bewegingen.

Aangezien homokineten alleen zelfsmerend zijn als de aandrijfas niet precies in lijn staat, moet altijd een kleine hoek gecreëerd worden, hetgeen toch al de bedoeling van de homokineetmontage was.

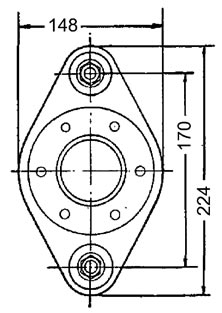

TECHNISCHE GEGEVENS TYPE P80-S

Maximaal askoppel: 80 Kgm 785 Nm
Maximale asdiameter: 45 mm
Maximale stuwdruk: 11 kN
Schroefasaansluiting: Klemming Conisch o.a.

Voorbeeld toepassing:
135 pk dieselmotor
2500 t.p.m.
2 : 1 keerkoppeling

Montage gebeurd door middel van een klemming die de schroefas centreert.
De homokinetische aandrijfas waarborgt een constante snelheid van de schroefas, zelfs bij ongelijke hoeken en vermindert slijtage aan draaiende delen van de aandrijfinstallatie.

Een ander voordeel van dit systeem is de zeer korte inbouwlengte.

De Python-Drive wordt geleverd met alle benodigde installatiematerialen zoals een adapterflens voor de keerkoppeling, homokinetische aandrijfas, stuwdruklager-unit alsmede alle bouten, moeren, borgmiddel en rubbers om de stuwdruk op te vangen.

Ook speciaal op lengte gemaakte assen zijn leverbaar.

De stuwdruk-units zijn ook als losse units leverbaar en kunnen op eenvoudige wijze op een willekeurige plaats op de schroefas gemonteerd worden.

BEREKENING PYTHON-DRIVE

Om te berekenen welke Python-Drive voor de installatie geschikt is, dient de volgende rekensom gemaakt te worden:

Maximaal vermogen van de motor = PK
Maximaal toerental van de motor = n
Askoppel = Kgm
(PK : n) x 736 x reductie keerkoppeling = Askoppel in Kgm

Voorbeeld:
(135 PK : 2500 t.p.m.) x 736 x 2 = 79,5 Kgm Verder dient de maximale stuwdruk welke de schroef geeft onder de hierna gegeven maximum waarden te blijven.
